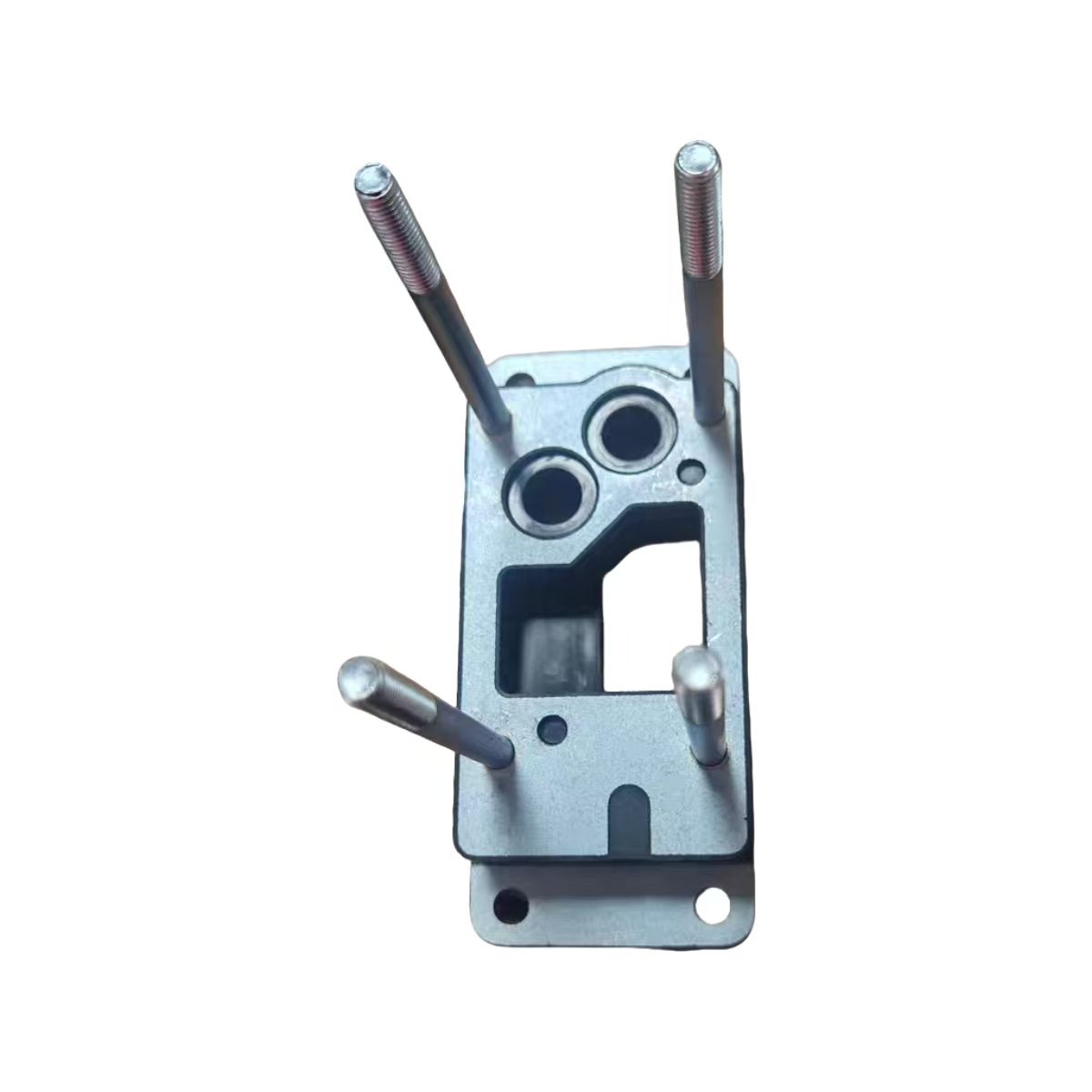

FAST hidraulični retarder prigušna ploča za kamion Shacman

FAST Hydraulic Retarder Damping Ploče za Shacman Truck je montažna i zaštitna komponenta koju isporučuje Skyond, a proizvedena je u našem pogonu u Kini. Ova prigušna ploča je dizajnirana za pneumatski proporcionalni regulacioni ventil na FAST hidrauličnim usporivačima, koji se obično nalaze na Shacman kamionima za teške uslove rada uključujući serije X5000, X6000 i M3000S, kao i na druge brendove opremljene FAST usporivačima kao što su Sinotruk HOWO, Yutong i Yax. Prigušna ploča retardera montira se direktno na sklop tijela kontrolnog ventila, osiguravajući proporcionalni ventil koji reguliše pritisak vazduha koji ulazi u uljni karter retardera. Ova kontrola pritiska određuje protok ulja u radnu komoru, što zauzvrat upravlja kočnim momentom. Istrošena ili nedostajuća prigušna ploča omogućava da prekomjerne vibracije dopru do preciznog ventila, što dovodi do nepravilnog kočenja, odloženog uključivanja ili potpunog kvara ventila. Zamjena s prigušnom pločom retardera vraća stabilan rad ventila i dosljednu hidrauličku silu za sigurnije usporavanje vozila.

Prednosti proizvoda

Osigurava proporcionalni ventil od vibracija.

FAST Hydraulic Retarder Damping Ploča za Shacman Truck čvrsto drži elektromagnetski proporcionalni ventil za tijelo ventila retardera. Ovo sprječava kretanje ventila ili izobličenje signala uzrokovano vibracijama na cesti i odbijanjem vozila, osiguravajući da retarder dosljedno odgovara na komande vozača.

Produžava radni vijek komponenti.

Apsorbirajući energiju udara i vibracija prije nego što stigne do proporcionalnog ventila, prigušna ploča smanjuje habanje unutrašnjih komponenti ventila kao što su kalem, opruge i solenoidi. To znači duže servisne intervale i manje zamjene ventila tokom vijeka trajanja vozila.

Kompozitna metalno-gumena konstrukcija.

Čelična ploča osigurava čvrstu montažu i precizno pozicioniranje ventila, dok spojeni gumeni sloj apsorbira visokofrekventne vibracije. Ovaj integrisani dizajn eliminiše potrebu za odvojenim montažnim nosačima i izolatorima, pojednostavljujući sklop ventila i smanjujući potencijalne tačke kvara.

Čuva glavne prednosti kočenja retardera.

Stabilan proporcionalni ventil omogućava retarderu da isporuči svoj puni potencijal kočenja bez usporavanja bez trošenja, konzistentne performanse bez termičkog izblijeđivanja i smanjeno opterećenje radnih kočnica i guma. Za operatere voznog parka to znači niže troškove održavanja i poboljšanu ekonomičnost goriva.

Direktna OEM zamjena.

Rupe za montažu, debljina ploče i ukupne dimenzije odgovaraju specifikacijama originalne opreme. Instalacija ne zahtijeva modifikacije na tijelu ventila ili okolnim komponentama.

Ključne specifikacije

Koja je uloga dampinga?

FAST Hydraulic Retarder Damping Ploča za Shacman Truck služi tri osnovne funkcije u sistemu upravljanja retarderom:

Sigurna montaža. Ploča čvrsto pričvršćuje elektromagnetski proporcionalni ventil na tijelo retarder ventila. Ova mehanička fiksacija sprečava da se ventil pomera ili olabavi pod vibracijama vozila, održavajući precizno poravnanje između ventila i njegovih pneumatskih i električnih priključaka.

Prigušivanje vibracija.Integrisani gumeni sloj apsorbuje i raspršuje energiju udara i vibracija sa puta i pogona. Bez ovog prigušenja, vibracije bi prenijele direktno na unutrašnje komponente ventila, kalem, opruge i solenoide, uzrokujući prerano trošenje, nepravilan odgovor ili potpuni kvar.

Zaštita integriteta signala.Izolacijom ventila od vibracija, Retarder Damping Plate sprječava lažni signal ili izobličenje signala da stignu do elektronske upravljačke jedinice. Proporcionalni ventil se oslanja na precizne električne signale iz ECU-a za regulaciju tlaka zraka. Odbijanje kontakta izazvano vibracijama ili isprekidani spojevi mogu uzrokovati da ECU pogrešno protumači položaj ventila, što dovodi do nepravilne primjene momenta kočenja.

Za vozača, ovo se pretvara u predvidljiv, linearan odziv kočenja u svim režimima rada retardera, od funkcije spuštanja s konstantnom brzinom do potpuno uključenih načina kočenja.

O izgradnji proizvoda

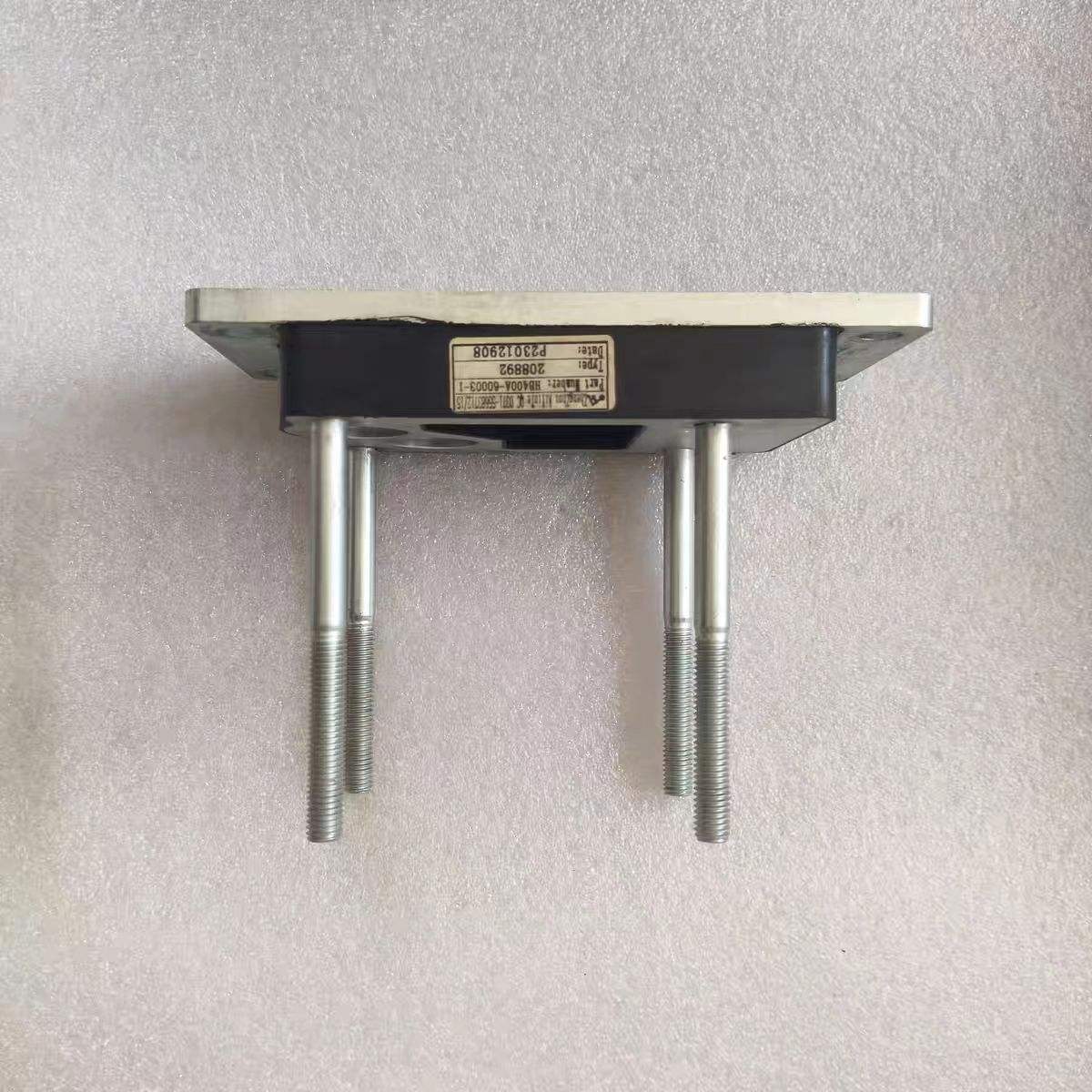

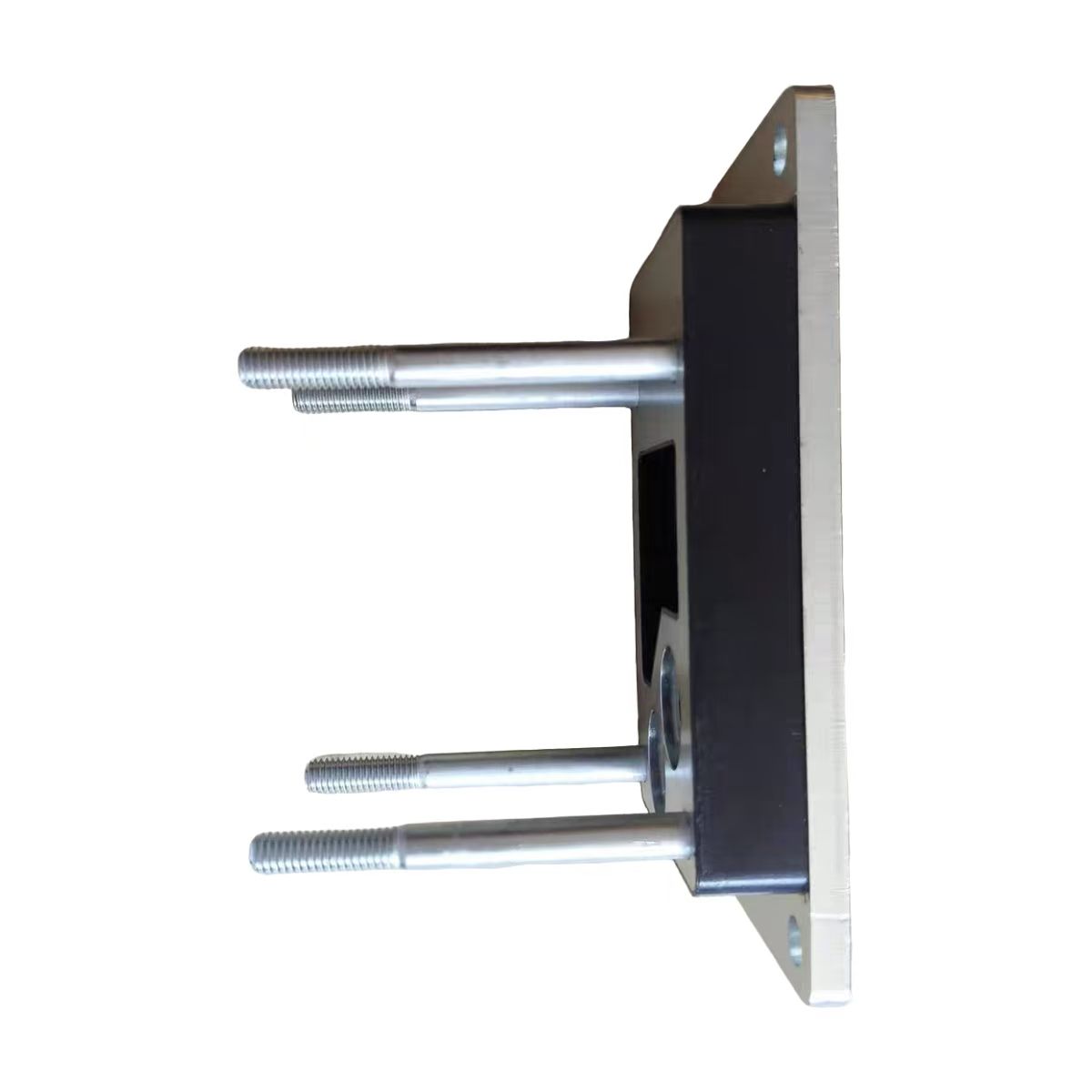

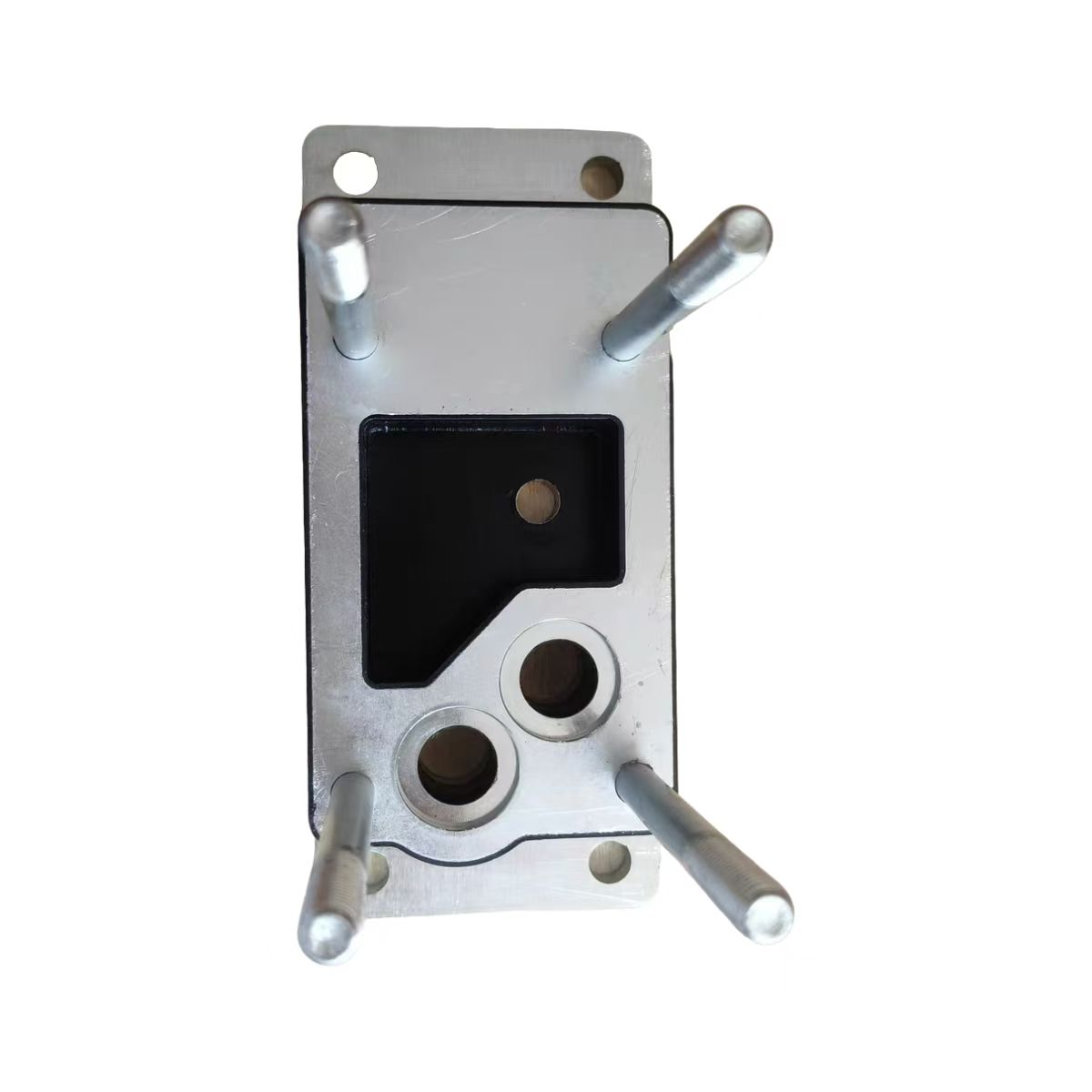

Ova prigušna ploča retardera ima kompozitnu konstrukciju: ploča od ugljičnog čelika Q235 spojena na gumeni prigušni sloj.

Ploča od ugljeničnog čelika Q235.Ovaj konstrukcioni čelik pruža krutost potrebnu za sigurno montiranje proporcionalnog ventila. Otporan je na savijanje i deformaciju pod silama stezanja montažnih vijaka i vibracionim opterećenjima vozila. Čelična ploča održava preciznu orijentaciju ventila u odnosu na tijelo ventila, osiguravajući da pneumatski i električni priključci ostanu poravnati.

Gumeni prigušni sloj.Sloj elastomera apsorbira energiju vibracija visoke frekvencije i pretvara je u toplinu, koja se raspršuje kroz ploču. Ovo gumeno jedinjenje je formulisano da zadrži svoja svojstva prigušenja u temperaturnom opsegu koji se susreće u radu teških kamiona od hladnog startovanja zimi do trajne toplote iz sistema usporivača tokom dugih spustova.

Prednost kompozitnog dizajna.Spajanjem metala i gume u jednu jedinicu, prigušna ploča pruža i strukturnu montažu i izolaciju vibracija u jednoj kompaktnoj komponenti. Ovo eliminiše potrebu za odvojenim nosačima za montažu i gumenim izolatorima, pojednostavljujući sklop ventila i smanjujući potencijalne tačke kvara.

Kompatibilni modeli retardera i aplikacije u vozilima

FAST Hydraulic Retarder Damping Ploča za Shacman Truck kompatibilna je s cijelim nizom modela FAST hidrauličnih retardera:

1. FH400B (serijska veza). Montira se u liniju sa menjačem, pogodno za vozila gde prostor dozvoljava serijsku ugradnju.

2. FH240B. Kompaktan model sa serijskim povezivanjem za aplikacije niže snage.

3. FHB320B (paralelna veza). Postavlja se pored menjača, čuvajući interfejs za izvod snage (PTO).

4. FHB400B. Model paralelne veze većeg kapaciteta.

Ovi modeli usporivača su tvornički ugrađeni ili dilerski instalirani na:

1. Shacman X5000, X6000, M3000S i drugi teški kamioni Shacman

2. Sinotruk HOWO serija

3. Jutong i Yaxing autobusi

4. Druge marke komercijalnih vozila koje koriste FAST retardere

Za radionice i operatere voznih parkova, Retarder Damping Plate pruža jedan SKU koji pokriva više modela retardera i aplikacija vozila, pojednostavljujući upravljanje zalihama.

Instalacija i održavanje

Zamjena prigušne ploče retardera zahtijeva pažnju na detalje:

Preporučuje se profesionalna instalacija

Rad uključuje demontažu tijela regulacijskog ventila retardera. Preporučujemo da zamjenu izvrši tehničar sa iskustvom u servisu FAST retardera.

Specifikacija obrtnog momenta

Montažni vijci moraju biti zategnuti na navedeni moment pomoću moment ključa. Prekomjerno zatezanje može oštetiti tijelo ventila ili prigušnu ploču; nedovoljno zatezanje omogućava kretanje i vibracije.

Pregledajte povezane komponente

Kada je ventil uklonjen, provjerite ima li oštećenja na samom proporcionalnom ventilu. Pregledajte brtvu O-prstena na tvrdoću, pukotine ili deformaciju i zamijenite je ako je potrebno.

Test rada nakon instalacije

Nakon ponovnog sastavljanja, testirajte retarder kroz sve radne načine konstantne brzine i svaki stupanj kočenja  da potvrdite normalnu silu kočenja i da nema curenja zraka ili ulja.

Većinu instalacija iskusni tehničar može obaviti za manje od jednog sata.

Kako Skyond kontrolira i testira kvalitet?

Svaka prigušna ploča FAST hidrauličnog retardera za kamion Shacman koju isporučuje Skyond pregledava se prije isporuke:

Provjera dimenzija.Lokacije rupa za montažu ploče, debljina i ukupne dimenzije provjerene su u odnosu na OEM specifikacije kako bi se osiguralo ispravno postavljanje.

Integritet gumene veze. Gumeni sloj se provjerava radi ispravnog prianjanja na čeličnu ploču, bez šupljina ili odvajanja.

Završna obrada.Čelična ploča se provjerava da li ima neravnina, oštrih rubova ili korozije koja bi mogla utjecati na instalaciju ili vijek trajanja.

Testiranje uzoraka. Nasumični uzorci iz svake serije se podvrgavaju testovima kompresije i vibracija kako bi se potvrdile performanse prigušenja.

Napredna proizvodnja u Skyondu

Skyond upravlja modernim proizvodnim pogonom opremljenim preciznim mašinama i automatizovanim proizvodnim linijama. Naša fabrika je sposobna da proizvede FAST hidraulički retarder prigušnu ploču za Shacman kamion i druge precizne komponente prema doslednim standardima kvaliteta.

Precizna CNC obrada. Naša CNC oprema se bavi rezanjem i oblikovanjem metalnih komponenti prema tačnim specifikacijama. Za prigušnu ploču, ovo osigurava precizne lokacije rupa za montažu, dosljednu debljinu ploče i pravilno postavljanje na tijelo ventila. Preciznost dimenzija direktno utiče na lakoću instalacije i sposobnost ploče da održi poravnanje ventila pod vibracijama.

Automatska montaža i kontrola kvaliteta. Automatizirani procesi smanjuju ljudsku grešku i osiguravaju dosljedan kvalitet izrade u svim ciklusima proizvodnje. Svaka serija se podvrgava kontroli u više faza, od verifikacije sirovina do testiranja gotovog proizvoda.

Posebna linija za vezivanje gume. Gumeni prigušni sloj je vezan za čeličnu ploču pomoću kontroliranih procesa koji osiguravaju pravilno prianjanje bez šupljina ili delaminacije. Ovaj integritet vezivanja je kritičan za performanse prigušivanja vibracija ploče tokom njenog veka trajanja.

Oprema za testiranje. Alati za mjerenje visoke preciznosti i električni testeri potvrđuju performanse proizvoda u simuliranim radnim uvjetima. Nasumični uzorci iz svake serije su podvrgnuti testovima kompresije i vibracijama kako bi se potvrdilo da karakteristike prigušenja zadovoljavaju specifikacije.

Proizvodni kapacitet. Naš pogon podržava proizvodnju velikih razmjera kako bi se zadovoljile velike narudžbe uz održavanje dosljednog kvaliteta. Za operatere flote i trgovačke kompanije kojima je potrebna obimna isporuka, možemo u skladu s tim povećati proizvodnju.

Globalna dostava i logistika

Skyond izvozi u Rusiju, Centralnu Aziju, Jugoistočnu Aziju, Afriku, Južnu Ameriku i druge regije. Naš logistički tim se bavi:

1. Utovar kontejnera s odgovarajućim osiguranjem kako bi se spriječila oštećenja u transportu

2. Carinska dokumentacija za nesmetano carinjenje

3. Rutiranje do glavnih luka za efikasnu međunarodnu dostavu

Većina normalnih narudžbi FAST Hydraulic Retarder Damping Ploče za Shacman Truck isporučuje se u roku od 7-45 dana nakon potvrde plaćanja. Za kupce sa redovnim zahtjevima možemo organizirati zakazane isporuke ili održavati zalihe u špediterskim skladištima radi brže isporuke.

Uobičajena pitanja

P1: Koji brojevi dijelova odgovaraju ovoj prigušnoj ploči?

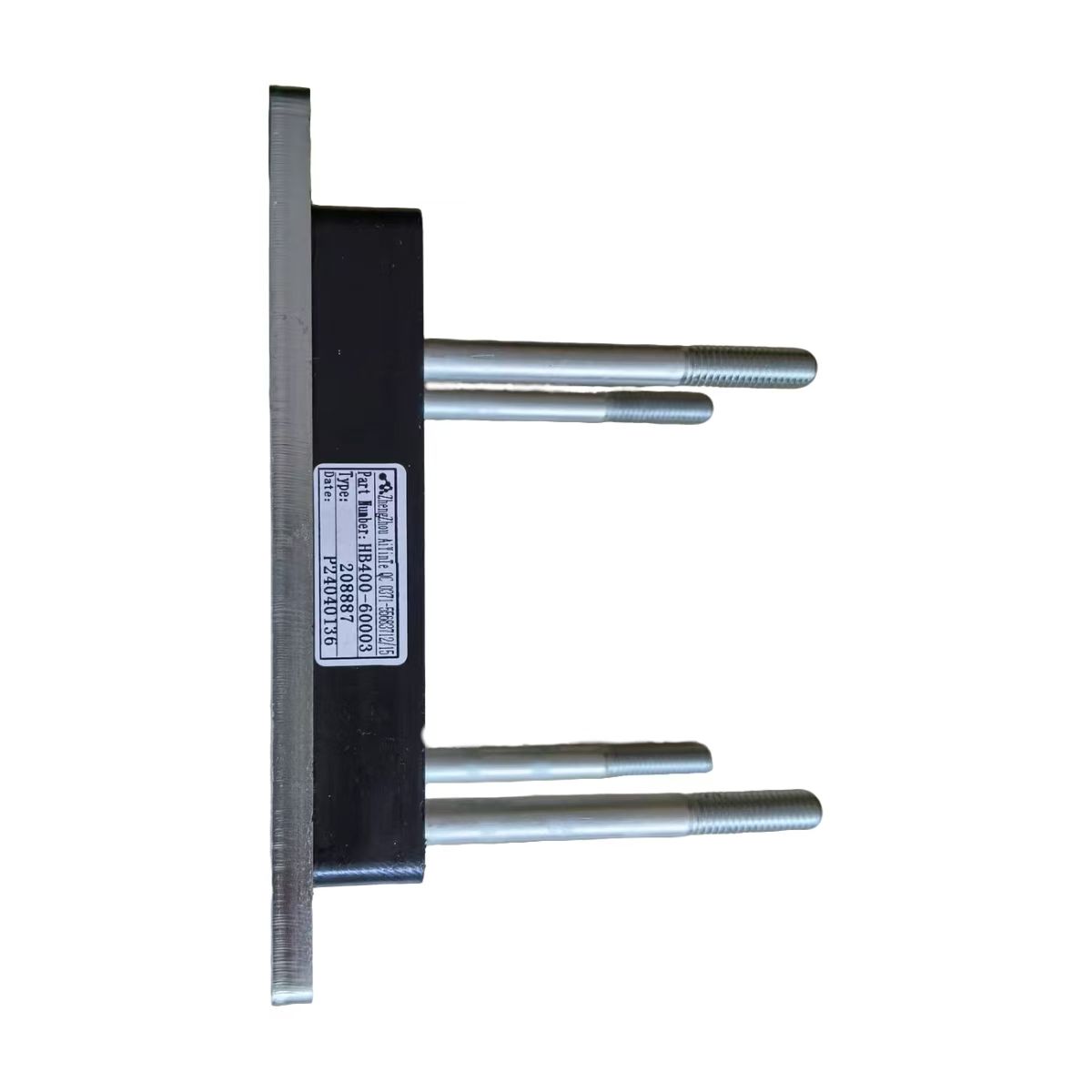

Prigušna ploča je dostupna kao HB400-60003 i HB400-60002. Kompletan proporcionalni sklop ventila sa prigušnom pločom je HB400-60001.

P2: Kako mogu potvrditi da ova prigušna ploča odgovara mom kamionu?

Provjerite model retardera na identifikacijskoj pločici na tijelu retardera. Kompatibilni modeli uključuju FH400B, FH240B, FHB320B i FHB400B. Alternativno, dostavite VIN vašeg vozila svom dobavljaču radi tačnog podudaranja u FAST ili Shacman katalogu elektroničkih dijelova.

P3: Šta trebam zamijeniti zajedno sa prigušnom pločom?

Pregledajte ima li oštećenja na proporcionalnom ventilu. Provjerite je li brtva O-prstena zastarjela ili istrošena i zamijenite je ako je potrebno.

P4: Mogu li ovo sam instalirati?

Rad uključuje tijelo regulacionog ventila retardera. Preporučujemo instalaciju od strane tehničara s iskustvom u servisiranju FAST retardera kako bi se osigurao ispravan zakretni moment i testiranje funkcije.
